Pengertian Routing Static dan Dynamic

A. Static Routing ( Routing Statis)

Static routing (Routing Statis) adalah sebuah router yang memiliki tabel routing statik yang di setting secara manual oleh para administrator jaringan. Routing static pengaturan routing paling sederhana yang dapat dilakukan pada jaringan komputer. Menggunakan routing statik murni dalam sebuah jaringan berarti mengisi setiap entri dalam forwarding table di setiap router yang berada di jaringan tersebut.

Penggunaan routing statik dalam sebuah jaringan yang kecil tentu bukanlah suatu masalah, hanya beberapa entri yang perlu diisikan pada forwarding table di setiap router. Namun Anda tentu dapat membayangkan bagaimana jika harus melengkapi forwarding table di setiap router yang jumlahnya tidak sedikit dalam jaringan yang besar.

Kekurangan dan kelebihan dari Routing Statis diantaranya sebagai berikut :

Routing static dengan menggunakan next hop cocok digunakan untuk jaringan multi-access network atau point to multipoint sedangkan untuk jaringan point to point, cocok dengan menggunakan exit interface dalam mengkonfigurasi static route.

Recursive route lookup adalah proses yang terjadi pada routing tabel untuk menentukan exit interface mana yang akan digunakan ketika akan meneruskan paket ke tujuannya.

Contoh Konfigurasi Routing Static

Nah, Sekarang sobat sudah tahu dengan Routing Static ini, selanjutnya mari ketahap konfigurasiya. Pertama silahkan sobat buat topologi seperti contoh yang saya lakukan seperti pada gambar dibawah ini.

Gambar.1 Topologi

Buat skema jaringan seperti gambar diatas.
Keterangan :

Untuk menghubungkan dari Router ke Router menggunakan ethernet Serial dan menggunakan kabel Serial DCE.
Dari Router ke Switch menggunakan kabel Straight.
Dari Switch ke PC menggunakan kabel Straight

Untuk pengalamatan Ip Address berikut adalah tabel keterangannya :

Gambar.2 Tabel keterangan

Jika sudah paham akan pengalamatan, sekarang akan langsung ke konfigurasi.
Klik pada Router0, klik pada CLI, lalu konfigurasi seperti berikut ini :

Continue with configuration dialog? [yes/no]: no

Router>enable

Router#configure terminal

Router(config)#interface se0/0/0

Router(config-if)#ip address 192.168.1.1 255.255.255.0

Router(config-if)#clock rate 64000

Router(config-if)#no shutdown

Router(config-if)#exit

Router(config-if)#interface fa0/0

Router(config-if)#ip address 192.168.2.1 255.255.255.0

Router(config-if)#no shutdown

Router(config-if)#exit

Selanjutnya konfigurasi pada Router1, klik pada Router1 dan pilih CLI, berikut konfigurasinya :

Continue with configuration dialog? [yes/no]: no

Router>enable

Router#configure terminal

Router(config)#interface se0/0/0

Router(config-if)#ip address 192.168.1.2 255.255.255.0

Router(config-if)#no shutdown

Router(config-if)#exit

Router(config)#interface fa0/0

Router(config-if)#ip address 192.168.3.1 255.255.255.0

Router(config-if)#no shutdown

Router(config-if)#exit

Sekarang tinggal konfigurasi Routing Static.

Klik Pada Router0, pilih CLI, berikut konfigurasinya :

Router(config)#ip route 192.168.3.0 255.255.255.0 192.168.1.2

Keterangan:

Warna biru : Perintah untuk Routing Static.
Warna merah : IP Network yang ada pada Router1.
Warna hijau : Netmask IP Network yang bersangkutan.
Warna pink : IP Address dari Router1 untuk jalur dari Router0 ke Router1

Selanjutnya di Router1.

Klik Pada Router1, pilih CLI, berikut konfigurasinya :

Router(config)#ip route 192.168.2.0 255.255.255.0 192.168.1.1

Keterangan:

Warna biru : Perintah untuk Routing Static.
Warna merah : IP Network yang ada pada Router1.
Warna hijau : Netmask IP Network yang bersangkutan.
Warna pink : IP Address dari Router1 untuk jalur dari Router0 ke Router1

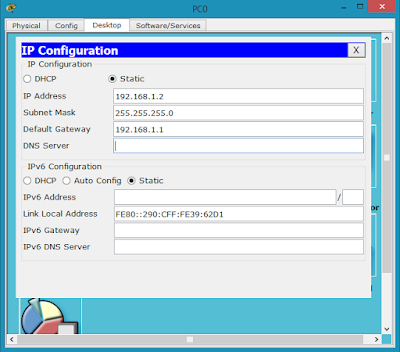

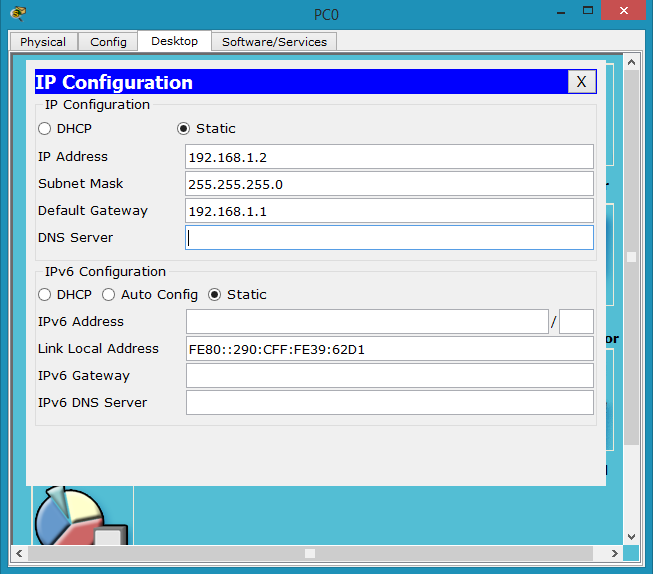

Kemudian konfigurasi pada setiap PC dengan ip address seperti pada tabel diatas tadi. Caranya klik pada PC, pilih Desktop, pilih IP Configuration.

PC0 :

Ip Address = 192.168.2.2

Netmask = 255.255.255.0

Gateway = 192.168.2.1

PC1 :

Ip Address = 192.168.2.3

Netmask = 255.255.255.0

Gateway = 192.168.2.1

PC2 :

Ip Address = 192.168.3.2

Netmask = 255.255.255.0

Gateway = 192.168.3.1

PC3 :

Ip Address = 192.168.3.3

Netmask = 255.255.255.0

Gateway = 192.168.3.1

Lakukan pengecekan dari setiap PC ke PC lainnya dengan perintah PING.

Caranya masuk ke PC, klik Command Prompt.

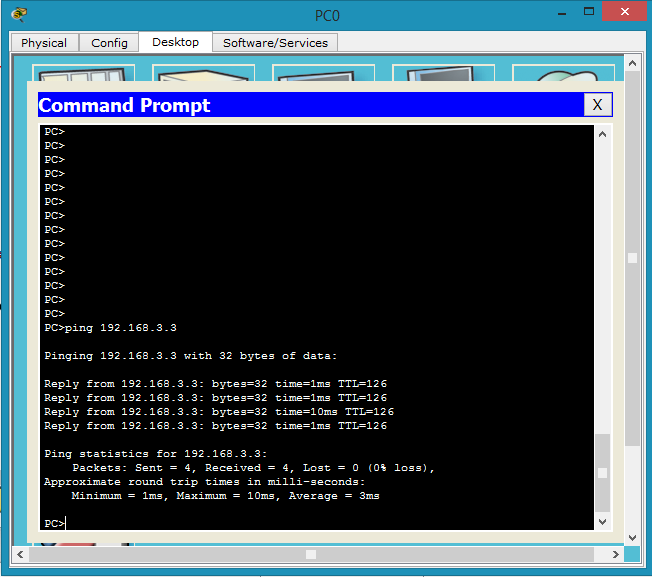

Contoh : Ping dari PC0 ke PC 3 (192.168.3.3)

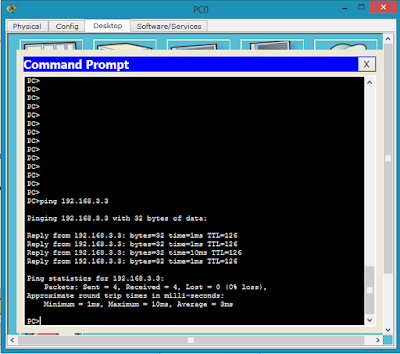

Gambar.3 ping

Jika berhasil akan tampil seperti gambar diatas.

B. Dynamic Routing (Routing Dinamis)

Dynamic Routing (Router Dinamis) adalah sebuah router yang memiliki dan membuat tabel routing secara otomatis, dengan mendengarkan lalu lintas jaringan dan juga dengan saling berhubungan antara router lainnya. Protokol routing mengatur router-router sehingga dapat berkomunikasi satu dengan yang lain dan saling memberikan informasi satu dengan yang lain dan saling memberikan informasi routing yang dapat mengubah isi forwarding table, tergantung keadaan jaringannya. Dengan cara ini, router-router mengetahui keadaan jaringan yang terakhir dan mampu meneruskan data ke arah yang benar. Dengan kata lain, routing dinamik adalah proses pengisian data routing di table routing secara otomatis.

Dynamic router mempelajari sendiri Rute yang terbaik yang akan ditempuhnya untuk meneruskan paket dari sebuah network ke network lainnya. Administrator tidak menentukan rute yang harus ditempuh oleh paket-paket tersebut. Administrator hanya menentukan bagaimana cara router mempelajari paket, dan kemudian router mempelajarinya sendiri. Rute pada dynamic routing berubah, sesuai dengan pelajaran yang didapatkan oleh router.

Apabila jaringan memiliki lebih dari satu kemungkinan rute untuk tujuan yang sama maka perlu digunakan dynamic routing. Sebuah dynamic routing dibangun berdasarkan informasi yang dikumpulkan oleh protokol routing. Protokol ini didesain untuk mendistribusikan informasi yang secara dinamis mengikuti perubahan kondisi jaringan. Protokol routing mengatasi situasi routing yang kompleks secara cepat dan akurat. Protokol routng didesain tidak hanya untuk mengubah ke rute backup bila rute utama tidak berhasil, namun juga didesain untuk menentukan rute mana yang terbaik untuk mencapai tujuan tersebut.

Pengisian dan pemeliharaan tabel routing tidak dilakukan secara manual oleh admin. Router saling bertukar informasi routing agar dapat mengetahui alamat tujuan dan menerima tabel routing. Pemeliharaan jalur dilakukan berdasarkan pada jarak terpendek antara device pengirim dan device tujuan.

Macam-Macam dari Routing Dinamis (Dynamic Router) adalah

RIP (Routing Information Protocol) : adalah sebuah protokol routing dinamis yang digunakan dalam jaringan LAN (Local Area Network) dan WAN (Wide Area Network).

IGRP (Interior Gateway Routing Protocol) : adalah protocol distance vector yang diciptakan oleh perusahaan Cisco untuk mengatasi kekurangan RIP.
EIGRP (Enhanced Interior Gateway Routing Protocol) : adalah routing protocol yang hanya di adopsi oleh router cisco atau sering disebut sebagai proprietary protocol pada CISCO.
OSPF (Open Shortest Path First) : merupakan sebuah routing protokol berjenis IGRP (InteriorGateway Routing Protocol) yang hanya dapat bekerja dalam jaringan internal suatu ogranisasi atau perusahaan. Jaringan internal maksudnya adalah jaringan masih memiliki hak untuk menggunakan, mengatur, dan memodifikasinya.
BGP (Border Gateway Protocol) : merupakan salah satu jenis routing protokol yang digunakan untuk koneksi antar Autonomous System (AS), dan salah satu jenis routing protokol yang banyak digunakan di ISP besar (Telkomsel) ataupun perbankan. BGP termasuk dalam kategori routing protokol jenis Exterior Gateway Protokol (EGP).

Adapun keuntungan dynamic route adalah sebagai berikut :

Cocok untuk area besar/luas
Hanya mengenalkan alamat yang terhubung langsung dengan routernya
Bila terjadi penambahan suatu network baru tidak perlu semua router dikonfigurasi, hanya router yang berkaitan saja
Router secara otomatis berbagi informasi
Routing table dibuat secara dinamik
Tidak perlu mengetahui semua alamat network yang ada
Administrator tidak ikut campur tangan

Sedangkan kelemahan dynamic route adalah sebagai berikut :

Beban kerja router menjadi lebih berat karena selalu memperbarui IP Table pada setiap waktu tertentu
Kecepatan pengenalan dan kelengkapan IP Table terbilang lama karena router membroadcast ke semua router lainnya sampai ada yang cocok sehingga setelah konfigurasi harus menunggu beberapa saat agar setiap router mendapat semua alamat IP yang ada.

Berikut ini tabel perbedaan yang spesifik untuk kedua jenis routing:

Setelah Penjelasan tentang Routing Dynamic saya akan memberikan contoh konfigurasi Routing Dynamic EIGRP

Contoh Konfigurasi Routing Dynamic EIGRP

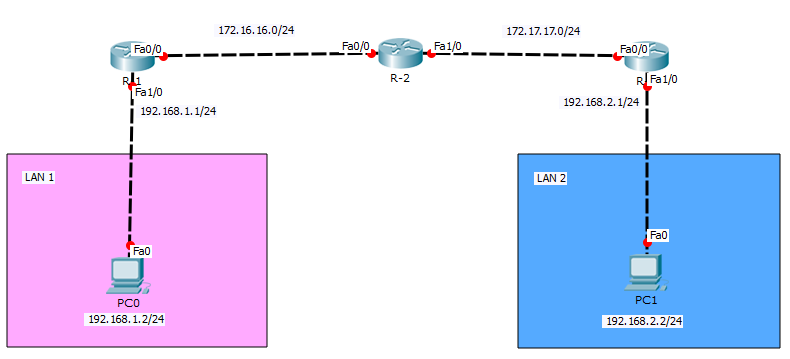

Gambar.1 Topologi

Dibawah ini adalah gambar tabel ketentuannya.

Gambar.2 Tabel ketentuan

Jika sudah membuat topologinya, sekarang sobat isi ip address pada PC0 dan PC1 sesuai dengan ketentuan pada gambar tabel diatas. Caranya klik pada PC, lalu pilih [Desktop], kemudian klik pada [IP Configuration].

Gambar.3 Pengisian ip address pada PC0

Gambar.4 Pengisian ip address pada PC1

Selanjutnya konfigurasi ip address pada semua router. Pertama sobat konfigurasi pada router R-1 dulu. Klik pada R-1, lalu pilih [CLI]. Kemudian lakukan seperti perintah berikut :

R-1(config)#int fa0/0
R-1(config-if)#ip address 172.16.16.1 255.255.255.0
R-1(config-if)#no shutdown
R-1(config-if)#exit

R-1(config)#int fa1/0
R-1(config-if)#ip address 192.168.1.1 255.255.255.0
R-1(config-if)#no shutdown
R-1(config-if)#exit

Selanjutnya pada router R-2, berikut perintahnya :

R-2(config)#int fa0/0
R-2(config-if)#ip address 172.16.16.2 255.255.255.0
R-2(config-if)#no shutdown
R-2(config-if)#exit

R-2(config)#int fa1/0
R-2(config-if)#ip address 172.17.17.1 255.255.255.0
R-2(config-if)#no shutdown
R-2(config-if)#exit

Berikutnya pada router R-3, berikut perintahnya :

R-3(config)#int fa0/0
R-3(config-if)#ip address 172.17.17.2 255.255.255.0
R-3(config-if)#no shutdown
R-3(config-if)#exit

R-3(config)#int fa1/0
R-3(config-if)#ip address 192.168.2.1 255.255.255.0
R-3(config-if)#no shutdown
R-3(config-if)#exit

Nah, sekarang semua sudah terkoneksi, tetapi untuk bisa terhubung dari LAN1 ke LAN2 sobat harus mengkonfigurasi Routing Dynamic EIGRP dulu. Oke langsung saja berikut adalah konfigurasi Routing Dynamic EIGRP.

Perlu diingat!! disini kita akan menggunakan nomor AS( Autonomous System) yaitu 100.

Pertama, sobat akan mengkonfigurasinya pada R-1 dulu. Klik pada R-1, pilih [CLI] kemudian lakukan perintah seperti berikut :

R-1(config)#router eigrp 100
R-1(config-router)#network 172.16.16.0 0.0.0.255
R-1(config-router)#network 192.168.1.0 0.0.0.255
R-1(config-router)#no auto-summary
R-1(config-router)#exit

Selanjutnya pada router R-2, berikut perintahnya :

R-2(config)#router eigrp 100
R-2(config-router)#network 172.16.16.0 0.0.0.255
R-2(config-router)#network 172.17.17.0 0.0.0.255
R-2(config-router)#no auto-summary
R-2(config-router)#exit

Kemudian pada router R-3, berikut perintahnya :

R-3(config)#router eigrp 100
R-3(config-router)#network 172.17.17.0 0.0.0.255
R-3(config-router)#network 192.168.2.0 0.0.0.255
R-3(config-router)#no auto-summary
R-3(config-router)#exit

Konfigurasi Routing Dynamic EIGRP dengan nomor AS 100 sudah selesai. Harusnya sekarang sobat sudah bisa melakukan ping dari LAN1 ke LAN2 atau sebaliknya.

Sobat bisa melihat tabel routing di semua router dengan perintah seperti berikut :

R-1#show ip route

Maka akan tampil tabel routing pada router R-1 seperti gambar dibawah ini.

Gambar.5 Tabel routing pada R-1

Terakhir silahkan cek dengan melakukan ping dari PC0 ke PC1 atau sebaliknya, dan pastikan sukses.

Jika sukses akan tampil seperti gambar dibawah ini.
